逻辑视图

技术平台从逻辑关系上是一个有着多面能力的系统：

• 对上承载了组件模型的全生命周期管理
• 对下屏蔽了复杂的异构环境差异
• 对内负责了基础能力的服务化
• 对外提供了应用能力的服务化
• 对研发提供了系列工具与方法
• 对运维提供了一定的自动化能力

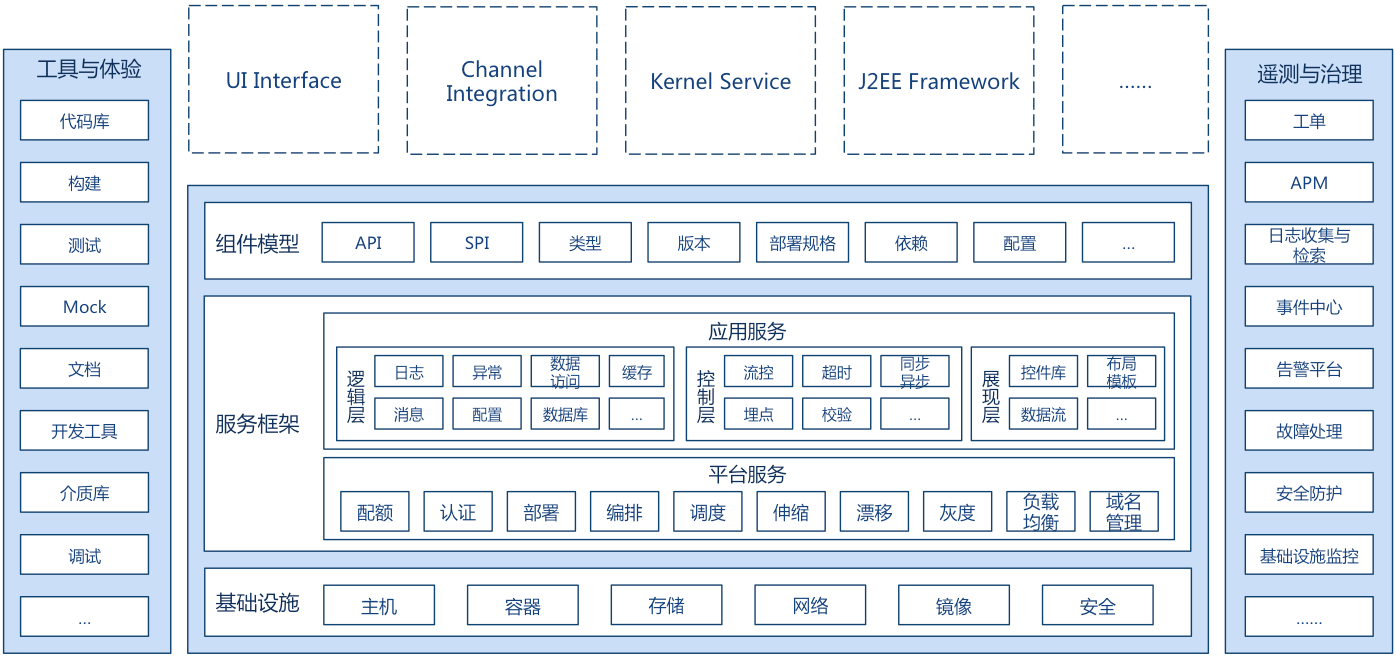

总体的逻辑视图如下：

基础设施：目前企业级云平台的主流环境一般包括物理机环境、虚拟化环境、容器环境三类，存储除了传统厂商的NAS、SAN外，还有像Ceph、GlusterFS这些开源软件，网络亦然。基础设施管理用于异构环境的管理，对外统一以资源池的方式提供。

服务框架是技术平台所有服务能力的管理与提供，框架分成了两层：

• 平台服务，平台服务是将平台基础能力封装，提供包括环境配额、认证、部署、资源调度、资源的伸缩漂移、灰度发布、负载均衡、域名管理等能力，使得平台上管理和运行的组件直接具备了底层的支撑及通用能力。
• 应用服务，应用服务为上层组件开发提供了基础的SDK及运行能力，目前平台抽象了三类能力，后续可随着能力的丰富继续补充。
  • 逻辑层，提供日志、异常、DAS、缓存、消息、配置、数据库等后台服务。逻辑层的服务从形态上包括SDK和独立可部署的服务，在上层组件的开发过程中，基于SDK使用服务。
  • 控制层，提供流控、同步异步、校验等框架级能力，为上层组件运行时提供框架级能力，一般来说，组件开发时不会在代码中直接调用。
  • 展现层，提供组件库、布局模板、前端Action及数据存储等通用能力，支撑前端或终端组件快速开发。
• 组件模型，整个技术平台是支撑上层组件的，组件模型负责模型定义和运行管理。一个组件的模型中，包括API、SPI、版本、类型、依赖等，具体可参考术语定义-组件.

基于上述的能力分层，以及领域能力的划分，技术平台中需包含如下子系统：

• 基础环境与运行
  • SRM：提供异构环境的部署、升级回退、负载均衡、域名绑定等能力
  • SEM：提供环境管理，对上层提供不同SLA的资源池
  • DPR：部署包仓库管理
  • IAM：用户认证，这个提供技术平台的接入认证，与上层DevOps里的用户认证能力无关
  • SDK & Library：类似传统的PaaS，提供中间件服务及对应SDK，以前一些工具库
  • Comp Mgmt.：组件的通用模型管理，组件有版本，API，SPI，规格，依赖，配置等元信息，详细信息参考术语定义-组件
  • Conf Mgmt.：对组件的配置管理
• 工具与体验
  • VCS：代码库管理
  • CI & BPR：持续集成及介质管理
  • Mock & Doc：API文档及基于API文档的mock框架
  • IDE：开发工具
• 遥测与治理
  • UMC：统一监控中心，提供应用日志、平台日志、应用运行情况、资源使用情况等信息的收集、合并与查询等能力
  • FTS：故障处理系统，基于UMC的能力，提供对于产生事件或告警的后续处理能力
